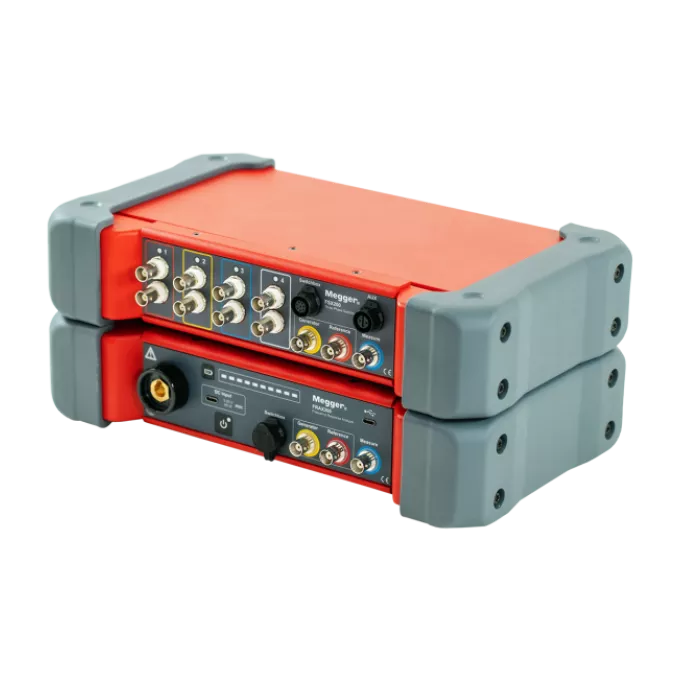

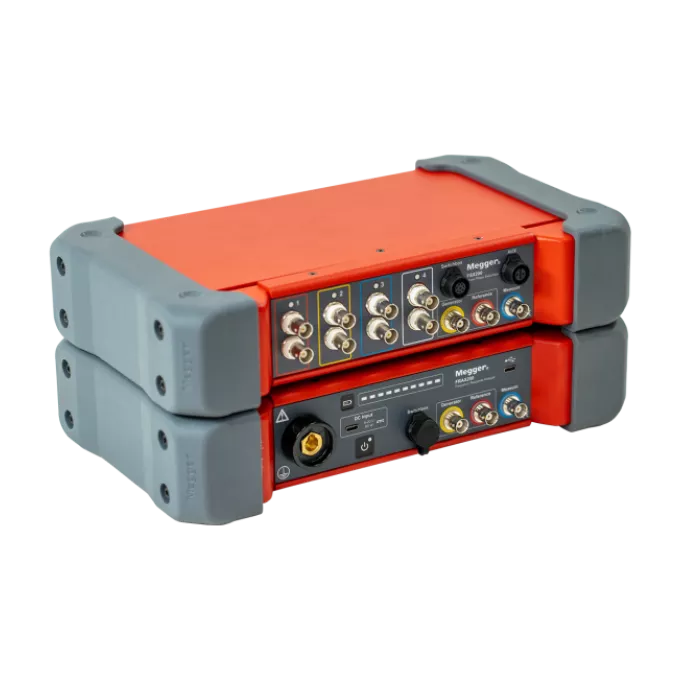

Los analizadores de respuesta de frecuencia de barrido (SFRA) FRAX200 y FRAX150 son los instrumentos más pequeños y resistentes de su categoría y potentes herramientas para revelar posibles problemas eléctricos y mecánicos en transformadores de corriente, muchos de los cuales son difíciles o imposibles de detectar con otros métodos.

Estos innovadores instrumentos, que cumplen todos los estándares internacionales de medición de SFRA, ofrecen un mayor rango dinámico y una mayor precisión que cualquier otro equipo de prueba comparable disponible en la actualidad. Además, para las conexiones de prueba al transformador, utilizan una tecnología especial de cableado que garantiza la repetibilidad de los resultados.

La serie FRAX funciona aplicando una señal de prueba de frecuencia de barrido al transformador y monitoreando su respuesta. El resultado es una huella única que revela un amplio rango de fallas cuando se compara con una huella de referencia para el mismo transformador. Entre ellos se incluyen deformaciones y desplazamientos de los devanados, devanados en cortocircuito y abiertos, estructuras de sujeción sueltas y rotas, problemas de conexión del núcleo, movimiento del núcleo y deformación del devanado.

La serie FRAX de Megger incorpora un potente software de análisis y soporte. Además de ofrecer la visualización tradicional de magnitud frente a frecuencia/fase, este software permite presentar los datos en una vista de impedancia o admitancia frente a frecuencia, una potente herramienta analítica para muchos tipos de transformadores.

El rango de frecuencias de prueba que cubre el FRAX es de 0,1 Hz a 25 MHz, y puede ajustar el rango empleado para pruebas individuales con fin de que se adapte a las necesidades de la aplicación. De forma predeterminada, el número de puntos de prueba utilizados para cada barrido de frecuencia es de 1046, pero puede ampliarlo hasta un máximo de 32 000. El tiempo de medición típico es de 64 segundos, pero existe un modo rápido que puede ofrecer resultados en solo 37 segundos.

Pequeños y fáciles de transportar, con un rango de temperatura de funcionamiento de -20 °C a +50 °C, los analizadores de respuesta de frecuencia de barrido FRAX son ideales para su uso en terreno. Se suministran con cable de conexión a tierra, cuatro conjuntos trenzados de 3 m, dos abrazaderas en C, cables de conexión de 9 m o 18 m, una guía del usuario y software para Windows.
